Sistem PHS (Personal Handy-Phone System)

Personal Handy-Phone System (PHS) adalah salah satu standar komunikasi cordless digital yang termasuk sistem komunikasi PCS (Personal Communication System) dengan menggunakan teknologi wireless. PHS didesain untuk menyediakan layanan voice dan multimedia baik untuk indoor maupun outdoor. Konfigurasi jaringan PHS termasuk konfigurasi mikrosel dengan diameter 100m sampai dengan 500m dan menngunakan re-use frequency agar pemakaian bandwidth menjadi lebih hemat. Daya pancar pada sistem ini termasuk rendah dengan ukuran handset relatif lebih kecil dan hemat daya (100 jam stand by dan 4 jam waktu bicara). Sistem yang digunakan untuk PHS dapat melakukan interworking dengan PSTN, ISDN, dan teknologi mobile lainnya.
PHS memiliki spesifikasi sebagai berikut :
Band frekuensi : 1895,150 – 1917,950 MHz
Carrier spacing : 300 kHz
Metode akses : TDMA-TDD
Jumlah time slot /RF : 4 time slot tiap RF
Modulasi : π/4 QPSK
Transmission rate : 384 kbps
Speech coder : 32 kbps / ADPCM
Output power (CS) : 10 mW – 500 mW
Output power (PS) : 10 mW or less

Konsep PHS (Personal Handy-Phone System)
• Hubungan komunikasi kepada siapa saja, kapan saja, dan dimana saja.
• Pocket-sized portable terminal
• Dapat digunakan didalam rumah, kantor ataupun diluar (outdoor).
• Kapasitas tinggi
• Kualitas suara tinggi
• ISDN compatibility
• Low cost portable terminals and changes
• Memiliki service multimedia

Aplikasi Layanan pada PHS :
• Layanan Dasar
-Public Mode
-Using signal repeater (public mode)
-PBX mode
-Home cordless mode
-Transceiver mode
• Layanan tambahan
-Call forwarding
-Voice message services
-Call transfer
-Call waiting
-Three party
-Calling line identification
-DTMF sending
• Layanan lain-lain
-Berdasarkan fasilitas dari handset user atau PS (Personal Station)

Konfigurasi Sistem PHS

Gambar Konfigurasi sistem PHS

Teknologi Akses Radio PHS :
-Satu standar air interface untuk seluruh aplikasi (public, office, and home)
-Kapasitas tinggi dan menggunakan frekuensi 1,9 GHz dengan bentuk mikrosel
-Dynamic Channel Allocation (DCA)
.seluruh kanal yang dialokasikan dapat digunakan dalam setiap cell
.dimungkinkan penggunaan kanal yang sama (frekuensi dan time slot) untuk panggilan yang berbeda pada cell yang berdekatan
.performansi sistem lebih baik dibandingkan dengan fixed channel allocation (traffic capacities)
.keputusan untuk pemilihan kanal ditangani oleh handheld dan the base station control logic
-Compact PS dan CS dengan output power kecil

Konsep Kanal PHS
• Physical Channel :
a. Satu time slot frame TDMA merupakan satu kanal fisik.
b. Dalam 1 carrier RF terdapat 4 kanal fisik (ch 0 – 3)
• Logical Channel :
a. Tergantung dari jenis informasi yang ditransmisikan antara CS dan PS
b. Jenis informasinya adalah user data dan control signalling
c. Kanal logic ditumpangkan pada kanal fisik

Blok Diagram CS

Gambar Blok Diagram CS (Cell Station)

Dilihat dari besar daya pancar, CS dibagi menjadi tiga macam :
o CS 20 mW : mempunyai radius daya pancaran sampai dengan 100 m
o CS 200 mW : mempunyai radius daya pancaran sampai dengan 300 m
o CS 500 mW : mempunyai radius daya pancaran sampai dengan 500 m

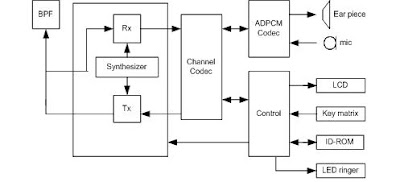

Blok Diagram PS

Gambar Blok Diagram PS (Personal Station)
